PO 2

Quai Port

Parties d’Ouvrages

Description & Historique de la construction

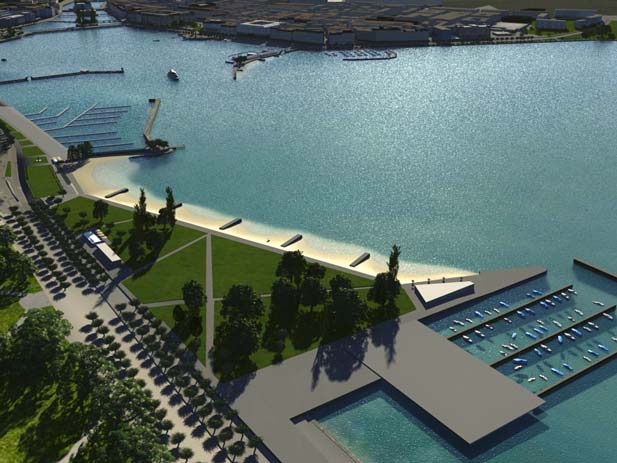

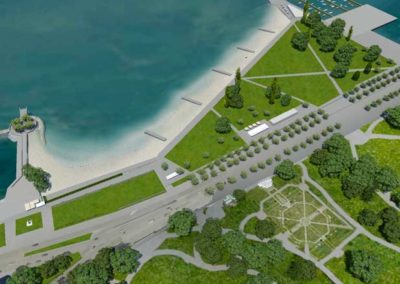

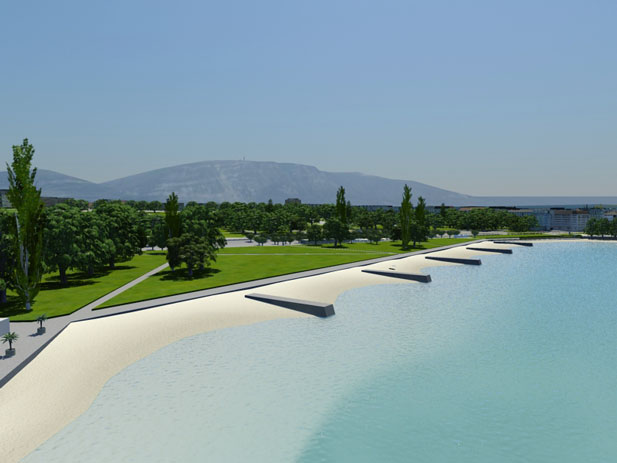

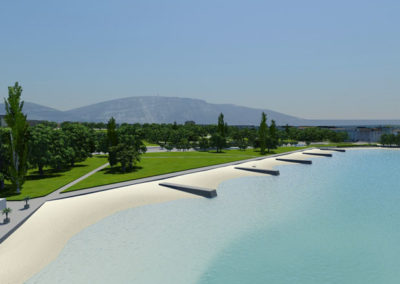

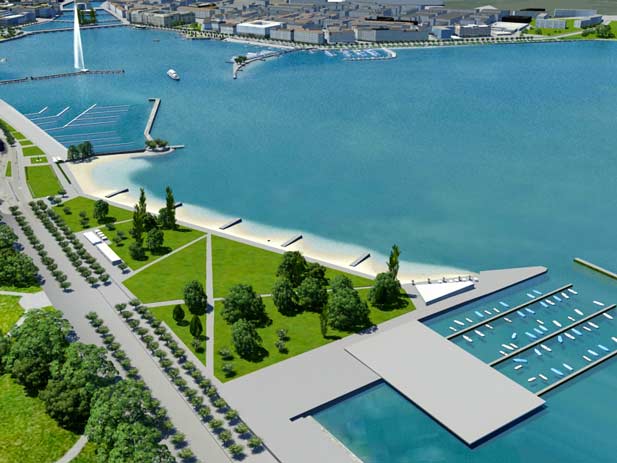

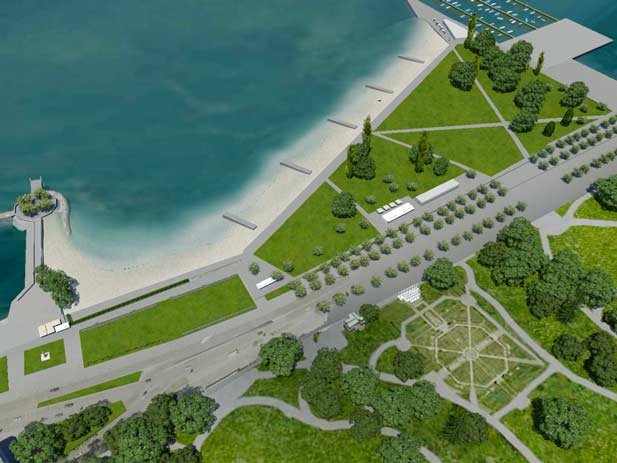

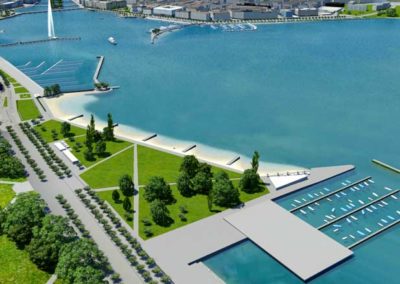

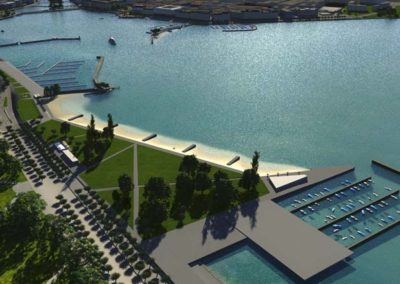

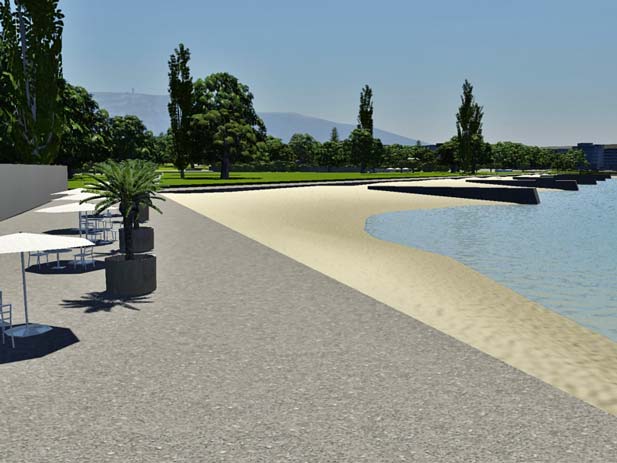

Photos / Schéma
Plans techniques associés / DCE

• Partie d’ouvrage située sur l’ancienne digue Nord, le quai port a été remblayé contre celle-ci avec de la chaille 30/300.

• La fondation a été réalisée avec la mise en œuvre de pieux béton type SACAC et des enrochements appa- reillés calibrés.

• La margelle de bord à été réalisée en prédalle préfabriquée sur mesures et complété de béton armé ba- layé.

• La chaussée à été réalisée en enrobés bitumineux haute performance d’orniérage.

• La garantie sur les en- robés est d’une durée de 5 ans à compter de la date de réception des travaux en septembre 2020.

Cliquez sur le lien pour téléchargement le plan:

4810_6_011

056

015

074

032

043

055

Surveillance / Maintenance

CADRE LÉGAL ET RÈGLEMENTAIRE
CADRE TECHNIQUE
BUDGET PAR INTERVENTION
FRÉQUENCE DE L’INTERVENTION

Recommandations de la norme SIA 469.

INTERVENANT(E)(S) :
  • Exploitant
  • Ingénieur civil
  • Géotechnicien
  • Géomètre
PLANIFICATION DE L’INTERVENTION :

Surveillance à faire lors de la période hivernale en dehors de la prolifération des phytoplanctons pour obtenir une meilleure visibilité sur les pieux et enrochements.

MOYENS À PRÉVOIR :
  • Plongeur ou scaphandrier
  • Batelier
MODE OPÉRATOIRE :

Contrôle du parement en enrochements :
Réaliser une plongée au droit de la zone afin de réaliser un relevé vidéo que l’ingénieur civil pourra exploiter pour son contrôle.
En cas de présence d’algues, prévoir une brosse métallique pour nettoyer les surfaces à visionner. Contrôler le fond lacustre
et constater la présence eventuelle d’enrochements qui potentielement aurait pû tomber du mur. Les relevés vidéos devront
permettre de constater l’etat général du mur en enrochements et celui des pieux en béton armé (fissures, carbonatation, défor-mation, etc...).

Contrôle des margelles en béton armé :
vérifier régulièrement l’etat de surface des margelles (fissures, carbonatation).

Contrôle des revetements de surface en enrobés bitumineux : nid de poule, fissures, orniérage, désagrégation

CHF 1’500,00 TTC

Tous les 5 ans ou après un evènement extraordinaire. Régulièrement pour la partie revêtements de surface.

LISTING DES BONS D’INTERVENTION

Table maybe deleted or can't be loaded.

Cliquez ici sur le lien pour modifier le tableau.

SNG_PMSO, Version 1 du 15.11.2022
